Crimpqualitätslabor SQS02-T

Prüfung für die Qualitätssicherung

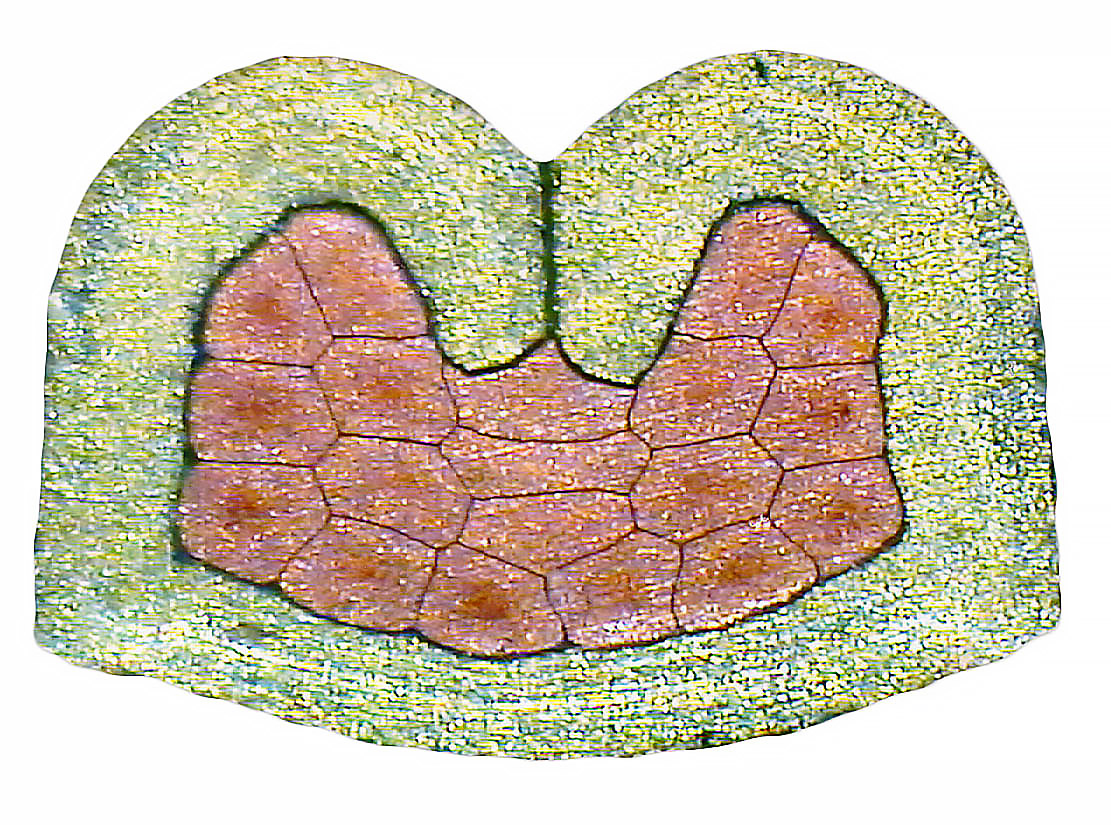

Mit dem Crimpqualitätslabor SQS02 können auf einfache und komfortable Weise professionelle Schliffbilder von Crimpverbindungen angefertigt werden. Durch die Analyse des Schliffbildes wird festgestellt, ob die gültigen Qualitätskriterien bei der Produktion eingehalten werden. Zu festgelegten Kontrollintervallen werden Stichproben gezogen und Schliffbilder angefertigt. Die Überprüfung der Qualitätsparameter vor und während der Produktion beugt Ausschuss und Reklamationen vor.

Präzise Vorbereitung

Das Crimpqualitätslabor SQS02 besteht aus mehreren Stationen zum Schneiden, Schleifen, Polieren, Reinigen, Vermessen und Dokumentieren. Die gecrimpte Leitung wird in den Probenhalter der Schneid- und Schleifeinheit eingespannt und über einen Führungsschlitten exakt auf die Trennscheibe zugeführt. Anschließend erhält die aufgeschnittene Crimpverbindung ihren präzisen Schliff. Dazu kann die Schnitt- und Schleifgeschwindigkeit mittels eines Potentiometers variiert werden.

Mikroskopische Bewertung

Nach dem Schleifen, Polieren und Reinigen wird die fixierte Schnittfläche unter dem Zoomobjektiv fokussiert. Dazu wird mittels einer Farbkamera das Schliffbild auf einen Monitor übertragen. Mit einer speziellen Software kann das Schliffbild nun vermessen und dokumentiert werden, um das Messergebnis bewerten zu können.

Einsatzgebiete

Das Labor eignet sich für den universellen Einsatz sowohl im Produktionsbereich für Stichproben als auch in der QS-Abteilung zur Dokumentation.

Konform zur Maschinenrichtlinie

Das Crimpqualitätslabor entspricht vollumfänglich den europäischen Richtlinien bezüglich mechanischer und elektrischer Sicherheit sowie elektromagnetischer Verträglichkeit.
